Cuscinetti con flange
- sono disponibili nella variante aperta (senza tenute) o schermata, ovvero con tenute su uno o ambo i lati
- sono disponibili con o senza anello interno
- con D ≤ 17 mm (Fw ≤ 10 mm), sono disponibili con anelli di chiusura non scomponibili che fungono da flange (fig. 1)

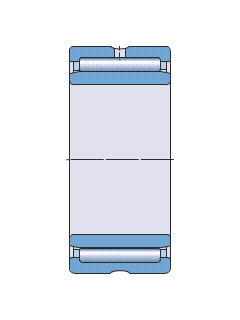

Le flange sui cuscinetti di dimensioni più grandi sono parte integrante dell'anello esterno e i cuscinetti sono dotati di una scanalatura anulare e uno o più fori di lubrificazione nell'anello esterno (fig. 2). - di norma, sono progettati come cuscinetti a una corona, ad eccezione dei cuscinetti a due corone delle serie RNA 69 (fig. 3) ed NA 69 con D ≥ 52 mm (Fw ≥ 40 mm)
Il gruppo rulli e gabbia e l'anello esterno dei cuscinetti a rullini con flange formano un'unità non scomponibile.
Cuscinetti senza flange
- sono scomponibili, cioè l'anello esterno, il gruppo rullini e gabbia e l'anello interno possono essere montati separatamente (fig. 4)
In base al tipo di disposizione, i gruppi rullini e gabbia possono essere montati: I gruppi rullini e gabbia e gli anelli esterni del cuscinetto devono comunque essere mantenuti nella stessa conformazioni di fornitura.- insieme all'anello esterno
- insieme all'albero
- insieme all'anello interno
- tra l'anello esterno e l'albero o l'anello interno nella fase finale
- Di norma, incorporano un gruppo rullini e gabbia
Tuttavia, le dimensioni più grandi prevedono due gruppi rullini e gabbia, adiacenti l'uno all'altro, con una scanalatura anulare e un foro di lubrificazione nell'anello esterno (fig. 5)
Cuscinetti con anello interno
- si utilizzano nelle applicazioni in cui non è possibile temprare e rettificare l'albero (fig. 6)
- offrono una capacità limitata di sopportare il disallineamento assiale ammissibile (tabella dati) dell'albero rispetto all'alloggiamento (fig. 7), che, se necessario, può essere aumentata mediante un anello interno largo (Componenti per cuscinetti a rullini - anelli interni fig.7).
Cuscinetti senza anello interno
- per le applicazioni in cui l'albero può essere temprato e rettificato costituiscono una soluzione ottimale per realizzare disposizioni di cuscinetti compatte (fig. 8)
- consentono diametri albero di maggiori dimensioni e disposizioni di cuscinetti più rigide, rispetto alle disposizioni con cuscinetti con anelli interni
Lo spostamento assiale dell'albero rispetto all'alloggiamento è limitato solo dall'ampiezza della pista sull'albero. Se le piste dell'albero vengono lavorate secondo tolleranze dimensionali e geometriche adeguate, è possibile ottenere disposizioni di cuscinetti con tolleranze geometriche più ristrette. Per ulteriori informazioni, fare riferimento a Piste sugli alberi e negli alloggiamenti.
